360手机N7 Pro拆解教程

来源:未知日期:2018-11-29 12:32 浏览:

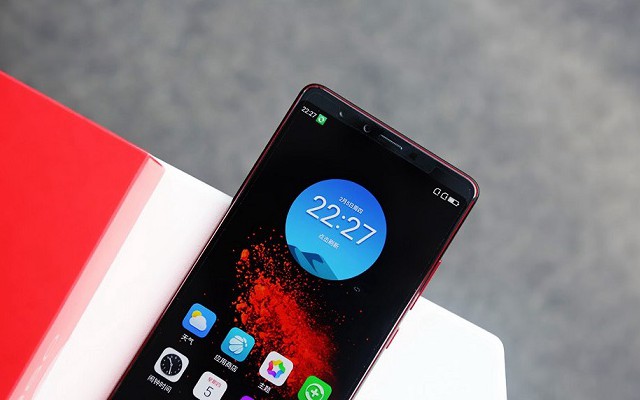

360N7 Pro是8月21日360刚发布不久的一款全面屏手机,搭载骁龙710八核处理器,前后共四颗摄像头,延续了一贯的高性价比特性。对于360手机,很多人可能会担心质量问题,因此今天我们带来了360N7 Pro拆解教程,通过拆解来看看手机内部做工到底如何。

360手机N7 Pro拆解教程

  拆机所需工具:吸盘、螺丝刀、卡针、撬棒、拨片、镊子等。

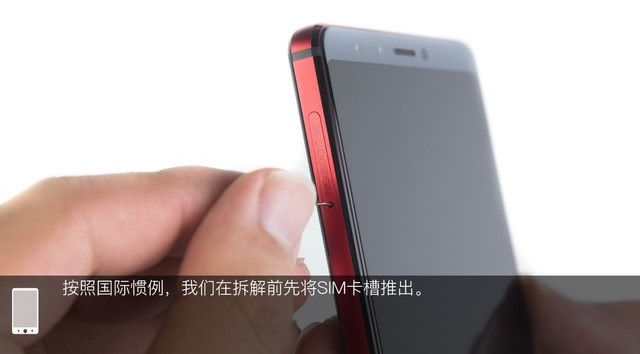

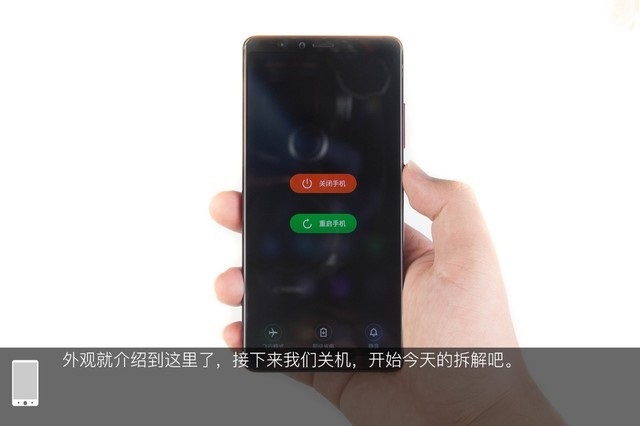

  第一步:首先将360手机N7 Pro关机,然后使用卡针将侧面的卡托取下。

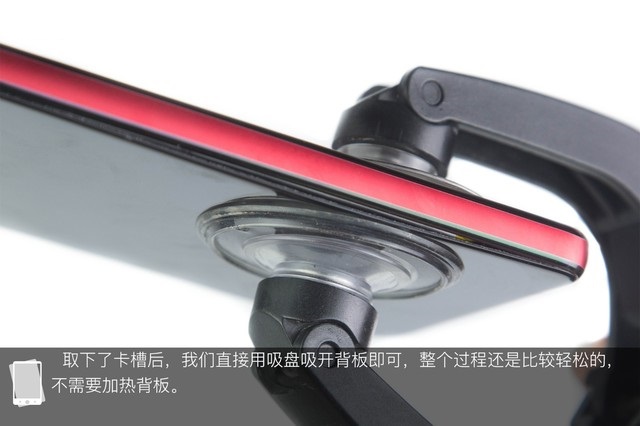

  第二步:分离后盖。360N7 Pro采用玻璃机身设计,机身表面没有任何螺丝固定,后壳应该是采用玻璃机身常见的卡扣+胶粘与金属中框固定。由于360N7 Pro后盖拆解比较简单,这次并没有用到加热装置,直接使用吸盘吸开背板即可,整个过程还是比较轻松的。

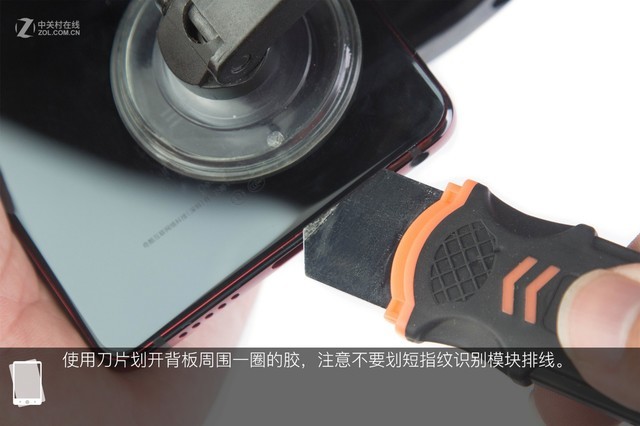

  从这点来看,360N7 Pro后盖拆解简单,便于维修,但也从侧面反映出这款手机玻璃后壳胶粘可能比较少,固定强度相对一般,防水性不强。接下来使用刀片划开背板周围一圈的胶,注意不要插入太深,以免划断了指纹识别模块排线。

360手机N7 Pro拆解教程

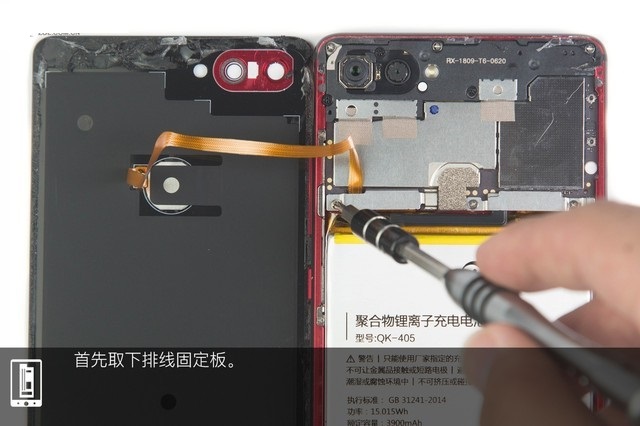

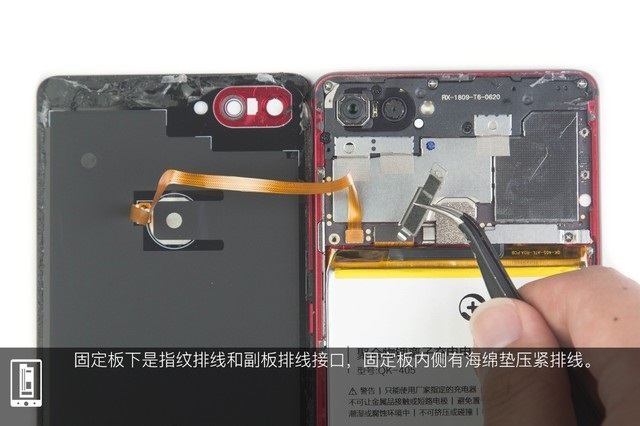

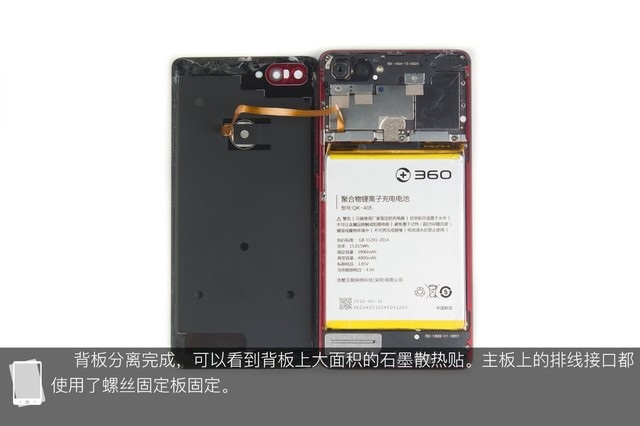

  背部分离完成,可以看到360手机N7 Pro背板上大面积的石墨散热贴,主板上的排线接口都使用了螺丝固定板固定。

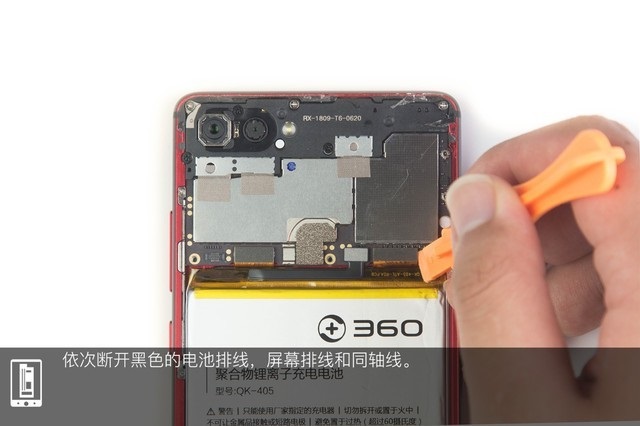

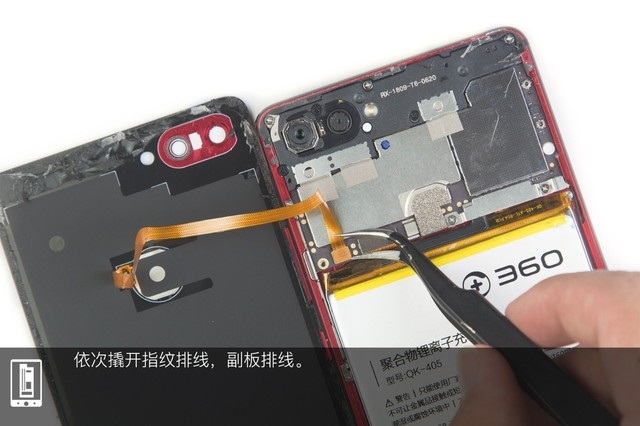

  再下来就是断开主板排线,将玻璃后盖彻底分离出来。

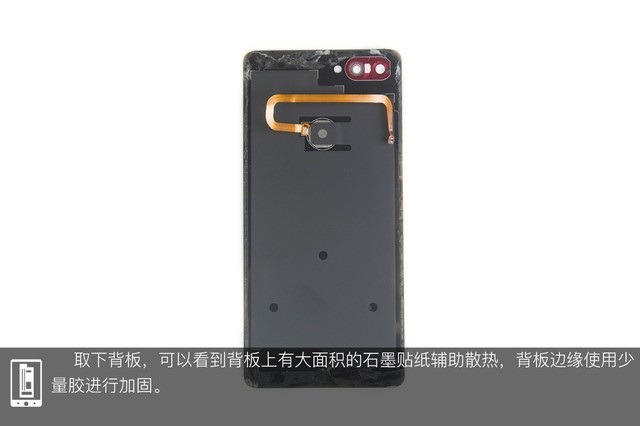

  分离背板后可以看到,玻璃后盖背板内部有大面积的石墨散热贴纸辅助散热,背部边缘使用少量胶进行固定。


360手机N7 Pro拆解教程

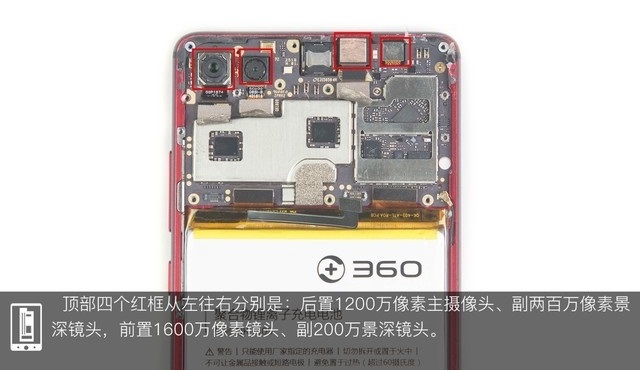

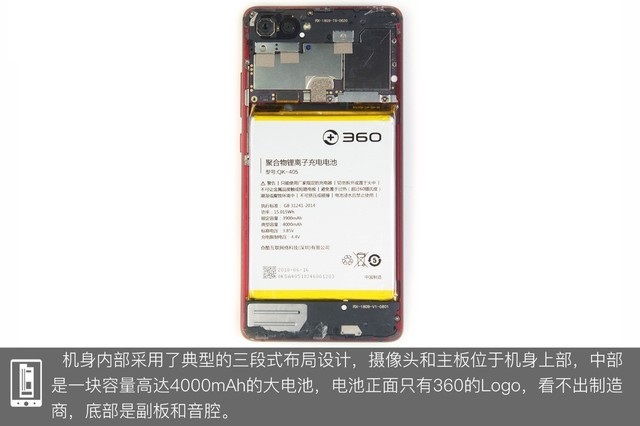

  第三步:内部拆解。360N7 Pro机身内部采用了典型的三段式布局设计,摄像头和主板位于机身上部,中部是一块容量高达4000mAh的大电池,电池正面印有360Logo,但看不出制造商,底部则是副板和音腔。

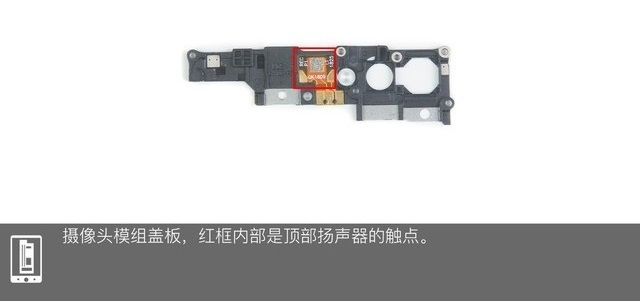

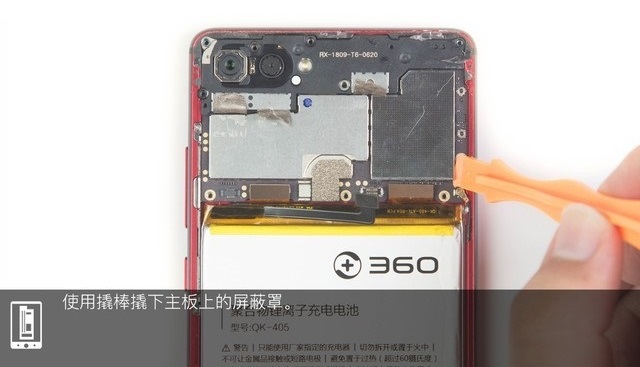

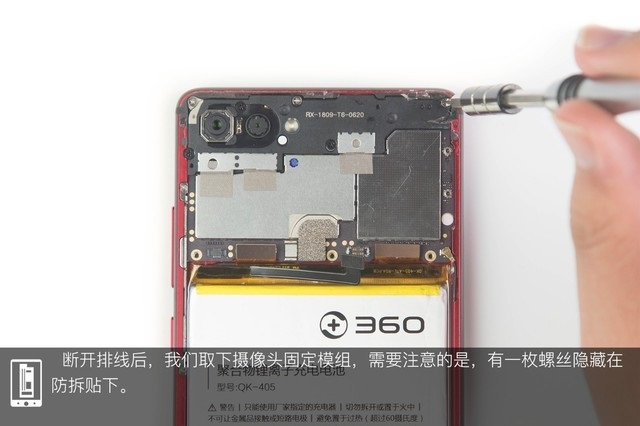

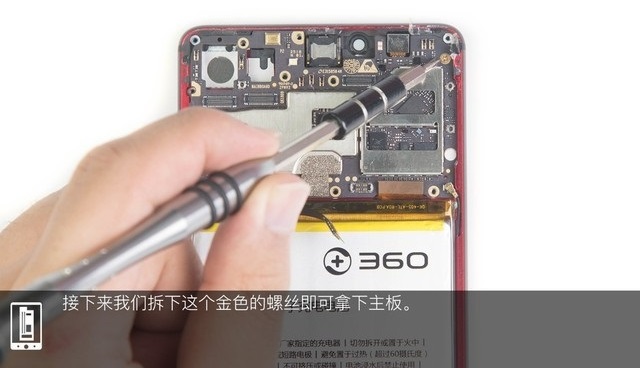

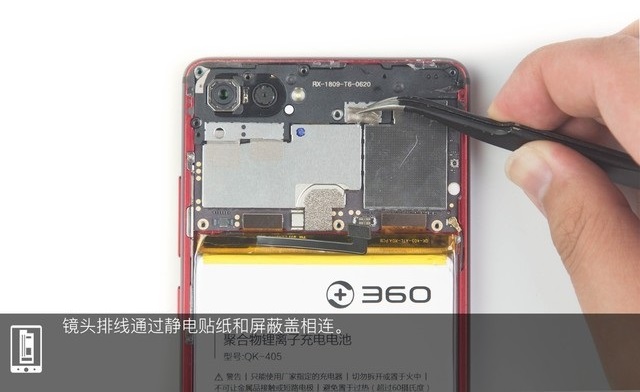

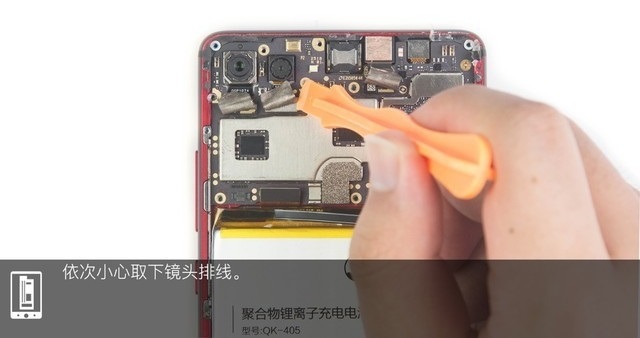

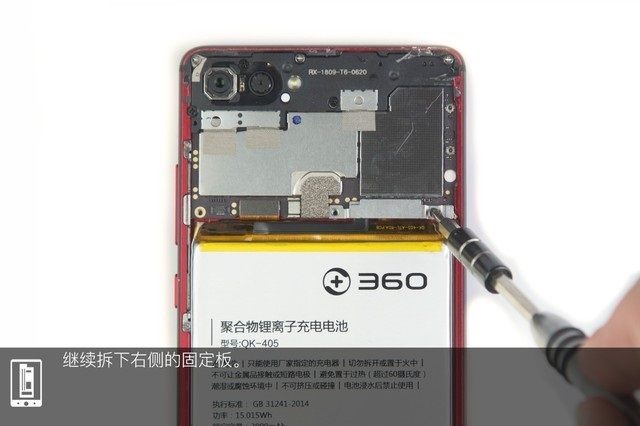

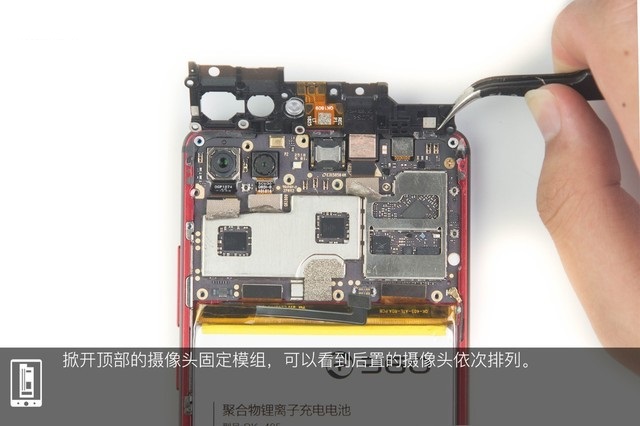

  下面首先拆上部的核心大板,大部分核心芯片都集成在这款主板上,另外还有摄像头等,拆解过程直接上图。









360手机N7 Pro拆解教程

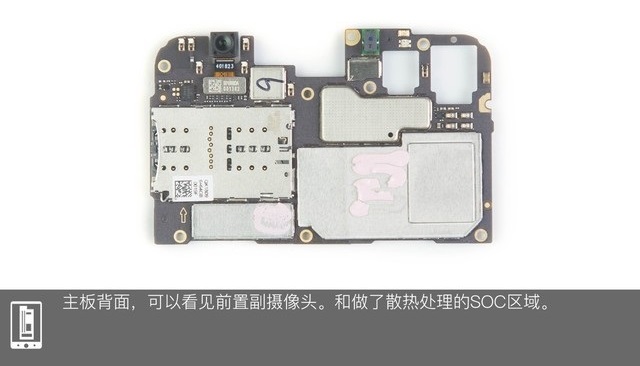

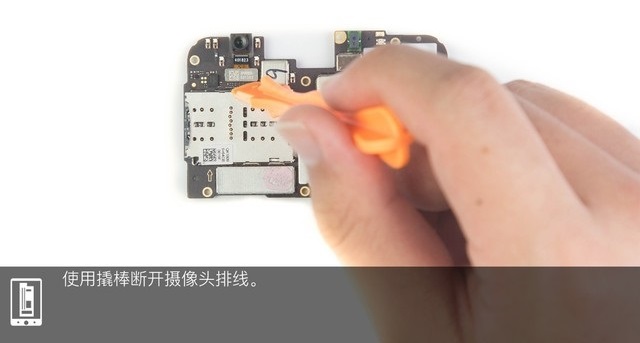

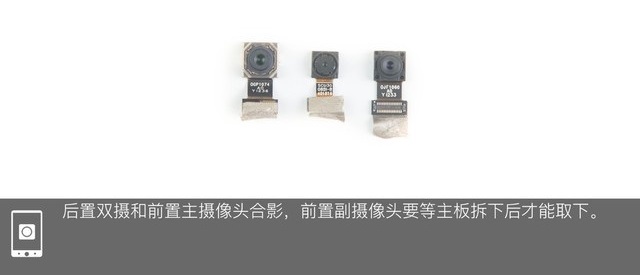

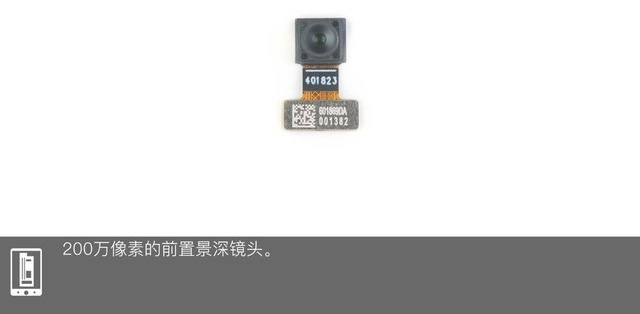

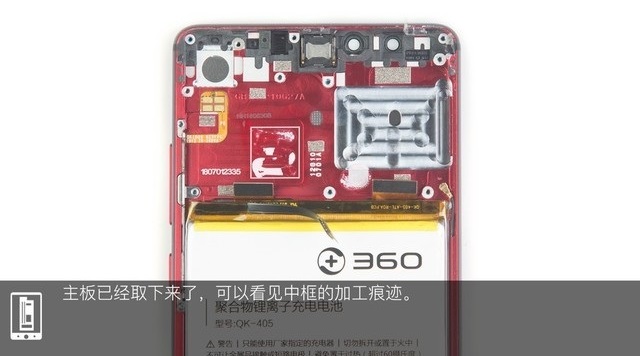

  主板拆下来之后前置摄像头都可以轻松取下了。


360手机N7 Pro拆解教程

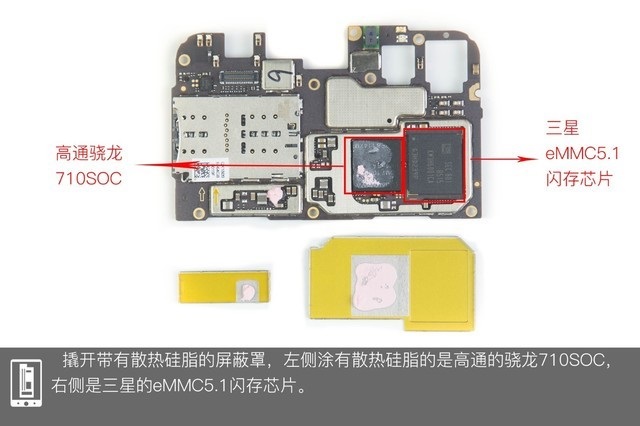

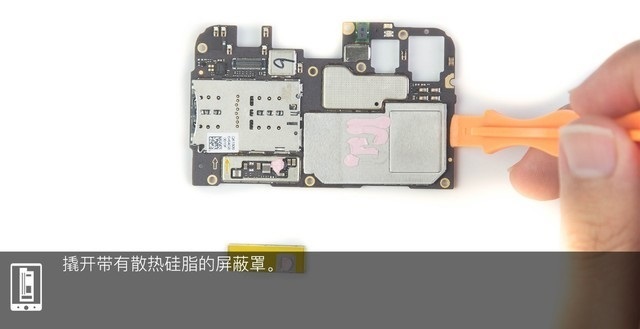

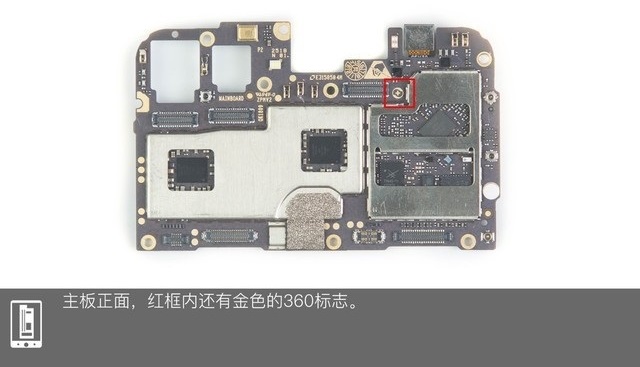

  下面来看主板上集成的芯片部分,撬开芯片上的金属屏蔽罩就可以看到芯片型号了。

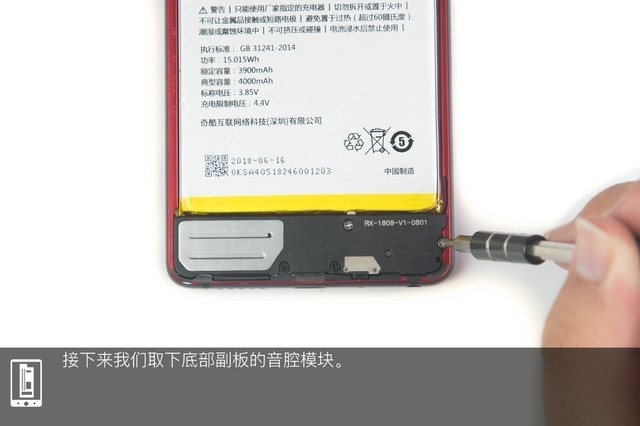

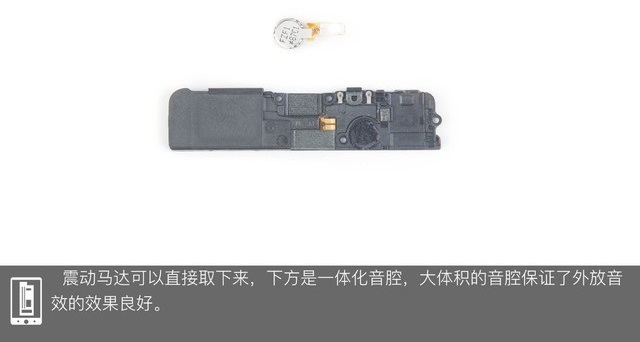

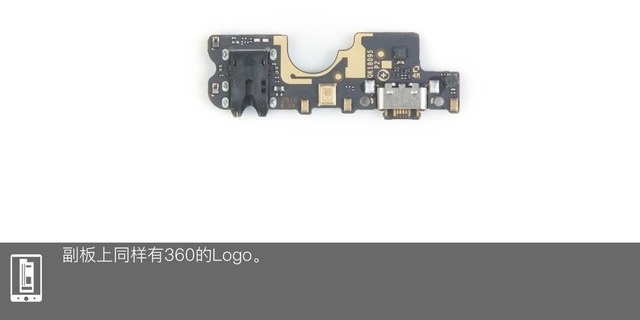

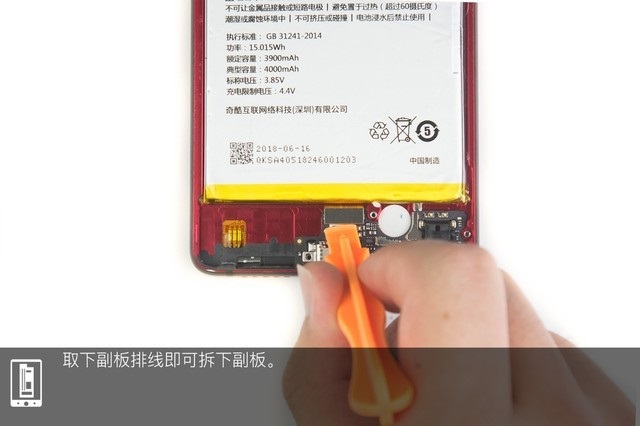

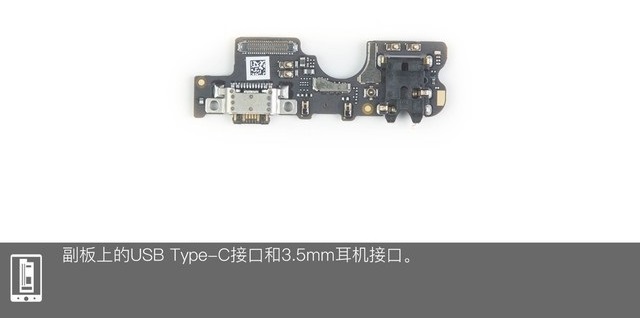

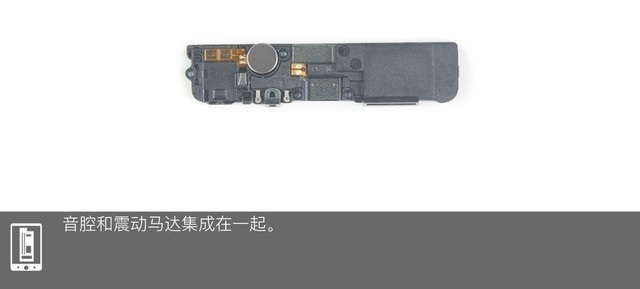

  核心大主板拆完之后,底部的小副板和电池拆解就更轻松了。

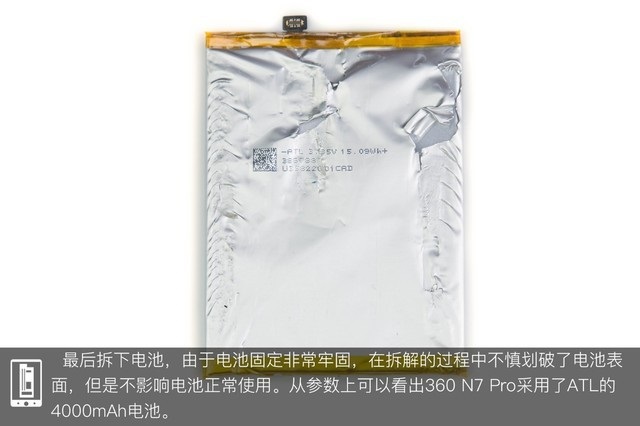

  最后是电池拆解,360N7 Pro内部电池固定非常牢固,在拆解过程中不慎划破了电池表面,但并不影响使用。从电池参数上看,其内置的是ATL的4000mAh容量电池。

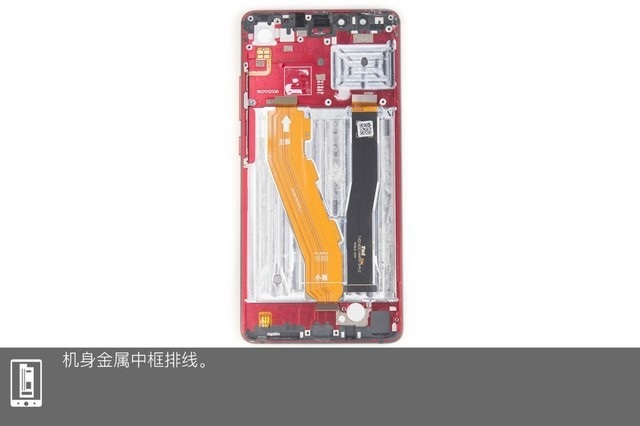

  360N7 Pro拆解到这里就结束了,手机内部就剩下这个金属壳了,中间有金属中框排线。

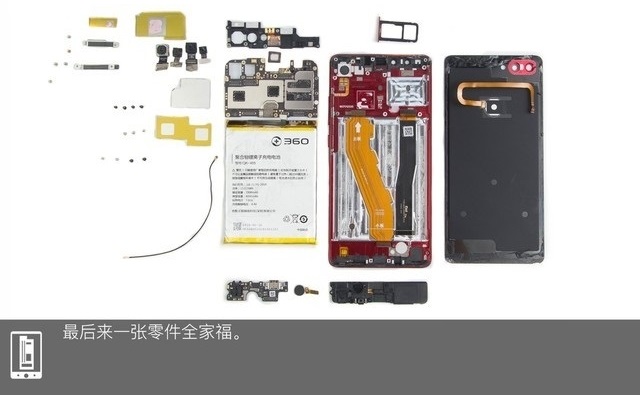

  按照惯例,最后来一张360N7 Pro内部元件拆解全家福。


360手机N7 Pro拆解教程

  以上就是360N7 Pro拆解全过程,拆机难度属于中等偏下,便于维修。作为一款中端手机,配前后共四颗摄像头,主打拍照。另外骁龙710处理器,也具备不错的性能,结合大容量电池,续航表现良好。从拆机来看,该机玻璃后壳固定相对一般,玻璃背壳相对易网碎,螺丝较少,但内部排线工整,内部元器件有着不错的固定保护,加之大面积石墨散热,手机质量还是有着较好的保障。
