11英寸iPad Pro拆解图文教程

来源:未知日期:2018-12-03 21:33 浏览:
这款全新的全面屏 iPad Pro ,在内部设计上是否还有新的惊喜?本文通过对iPad Pro拆解或许能找到答案。

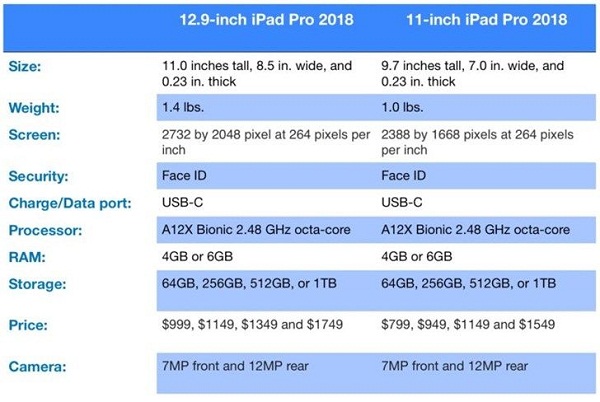

首先回顾一下这款iPad的参数:

  11英寸 LED 背光 Oxide TFT Liquid 视网膜显示屏,分辨率 2388 x 1668,264 ppi,支持 ProMotion 技术。

  8 核苹果 A12X 仿生芯片,集成 M12 运动协处理器,7 核 GPU。

  1200万 后置摄像头,支持 60fps 4K 视频录制,700 万 前置 TrueDepth 相机,支持 1080p 视频录制,自动均衡、4扬声器。

  面容ID、5个麦克风,环境光传感器,加速度传感器,气压计,3 轴陀螺仪,802.11a/b/g/n/ac 双频 MIMO Wi-Fi + 蓝牙 5.0
  容量选择 64GB、256GB、512GB 或 1TB。

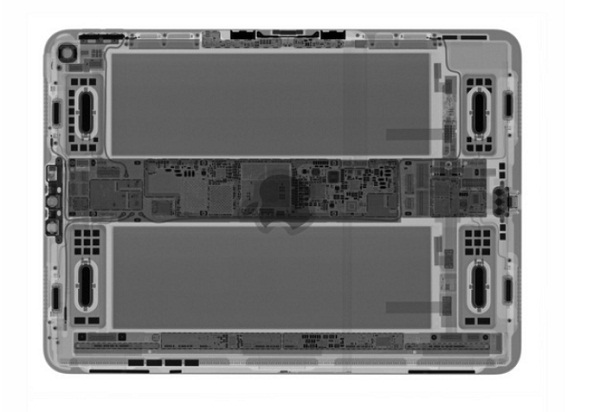

  从 X 光成像来看,11 英寸的 iPad Pro 采用了一个很明显的对称结构设计,这个对称设计是如此的美妙和工整,再一次体现出了苹果高超的设计水平。

  此外,我们在这张 X 光照片中还能发现很多有趣的信息,比如在图片中的黑暗部分是因为材料吸收了大量 X 光,这通常是指示了磁铁的位置,比如在扬声器中和为了吸附配件安置的磁铁。

11英寸iPad Pro拆解

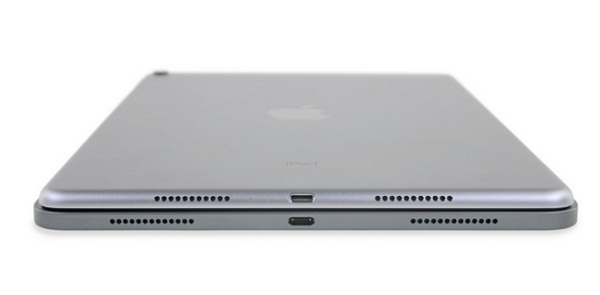

  和10.5英寸的前代iPad Pro对比,新的iPad Pro变得更方了,这体现在四边由带有过渡的弧形变成了平面。新iPad Pro采用圆角 LCD 屏幕,与 10.5 吋的上代产品相比,只有边缘小了 0.2 毫米左右,采用 USB-C 接口,取代 Lightning 接口,同时移除麦克风接口。

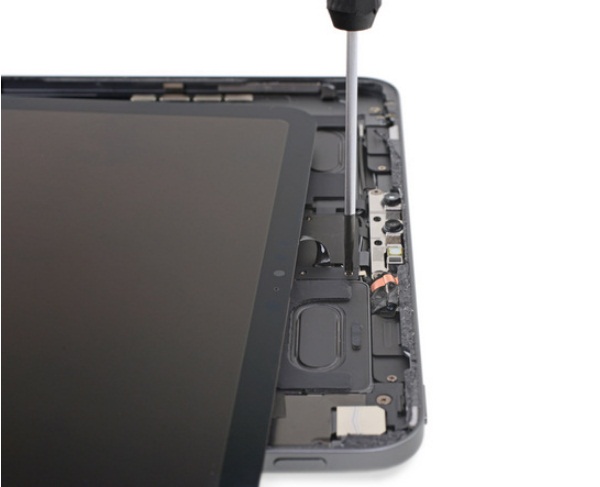

  通过割开胶水打开 iPad 的经验仍然有用,但是超薄的边框要经历加热和切割要比以往来的更加痛苦,不得不让人屏住呼吸全神贯注去做这件事。

11英寸iPad Pro拆解

  将屏幕拆下来之后,可以看到屏幕周围和中框结合的部分,值得注意的是,苹果特意加厚了给 Apple Pencil 充电的区域。

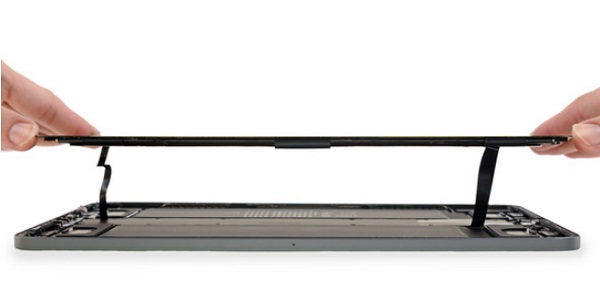

  让小编略显头疼的是,尽管屏幕的线缆和主板连接的距离是足够安全的,但由于展开方式的问题,他们不得不用一种非常奇怪的角度来摆放屏幕并准备移除它。

11英寸iPad Pro拆解

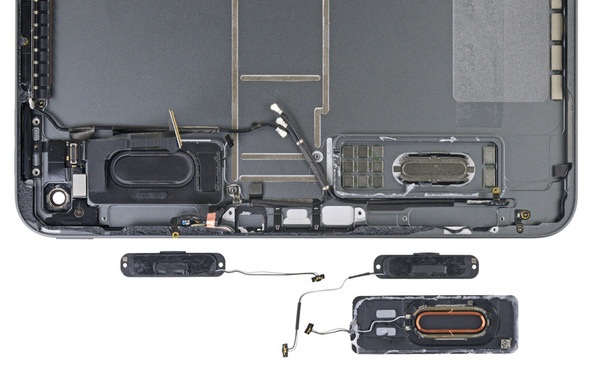

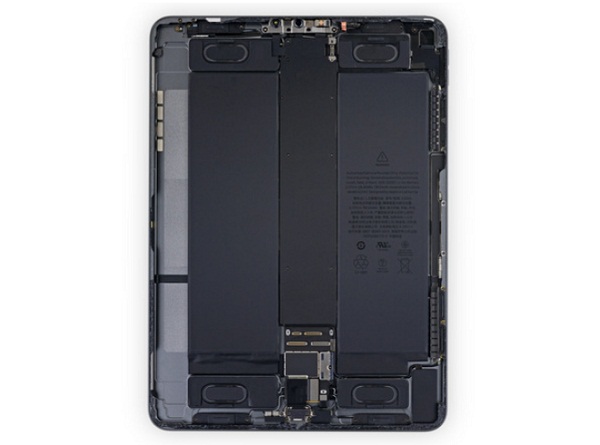

  现在我们可以看到刚才 X 光照片中的四个黑色区域是什么了,这是 iPad Pro 的四个扬声器,包含四个低音单元和四个高音单元,在我们的同款 11 英寸 iPad Pad 中也提到了这代产品的扬声器效果非常出色,即使是收录的声音也能表现出开阔出色的声场,这让 iPad Pro 足以胜任看剧神器的任务 。
11英寸iPad Pro拆解

11英寸iPad Pro拆解

  iPad Pro 也用上了 Liquid Retina 显示屏,并且依旧是丝般顺滑的 120Hz 刷新率的屏幕,这种丝滑的感觉和 iPhone 有着巨大的落差,所以别再说什么 120Hz 看不出,真是体验是两个层次。我曾经期待以为今年的新 iPhone 会用上 120Hz 刷新率,但最后只有 120Hz 的触控采样率。

11英寸iPad Pro拆解

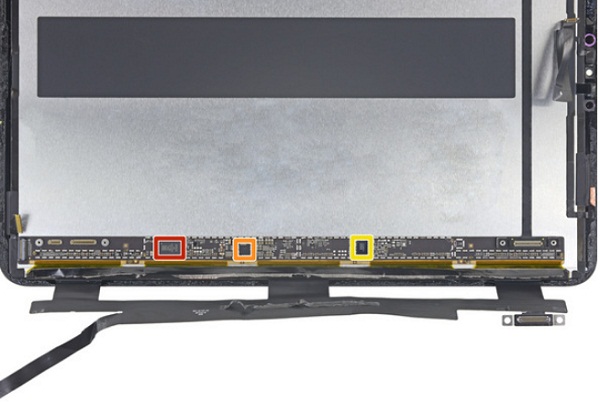

新屏幕上的芯片:

  红色:Parade Technologies DP825定时控制器

  橙色:德州仪器TPS65158

  黄色:Intersil 24883A D826AB

  接下来要面对是史上最强的移动芯片 A12X。

11英寸iPad Pro拆解

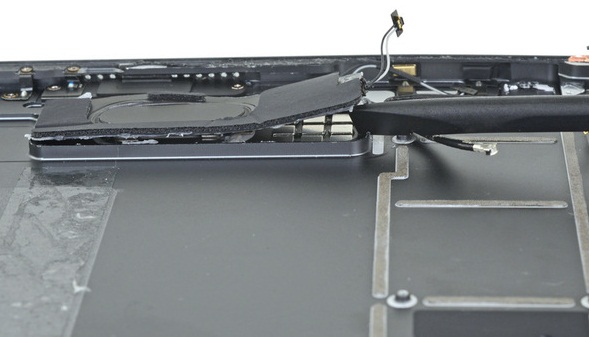

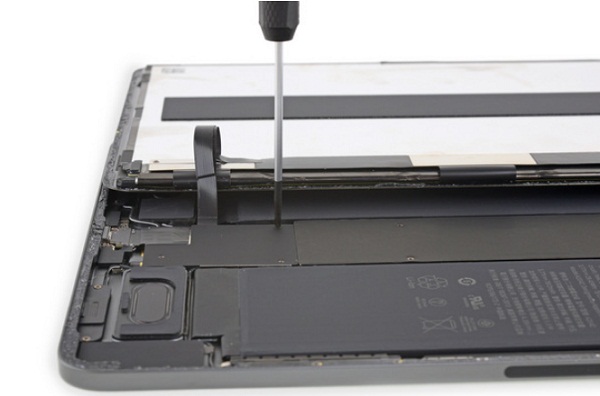

  主板和往常一样,采用了粘合剂固定住,并且扬声器的存在使得主板更加难以拆除,几乎不太能撬动。但 iFixit 最终还是顺利的把 iPad Pro 的主板取下来了。

11英寸iPad Pro拆解
  现在可以一览 iPad Pro 主板的全貌了:

  红色:Apple APL1083 A12X Bionc仿生处理器

  橙色:东芝 TSB3247M61710TWNA1 闪存

  黄色:Micron 8MBT9 D9WHG RAM

  蓝色:Apple / USI 339S00551 Wi-Fi /蓝牙模块

  靛色:2x Broadcom BCM15900B0KWFBG触摸屏控制器

  紫色:德州仪器CD3215C00电源控制器

11英寸iPad Pro拆解

  A12X比 2017 版本的 2.39 GHz A10X Bionic 处理器大大提升 。新款 iPad Pro 在 GeekBench 4 多核心获得了 18,015 分, 作为对比, 2017 款 iPad Pro 在同样的测试中才获得 9,331 分。可以看出新款 iPad Pro 在性能方面提升是巨大的,同时它比很多笔记本电脑都要强悍,坐稳了其生产力工具之名。

  另外从跑分数据看到,新款 iPad Pro 在运存方面也有所改进。其中,1TB 存储型号更拥有 6GB 的 RAM,这也是 iPad 有史以来最多内存的一个型号。不过,其他储存容量的型号均为 4GB RAM。所以,这也意味着如想要获得 6GB RAM 的话,就必须购买 1TB 容量版本,真的是土豪专享。

11英寸iPad Pro拆解

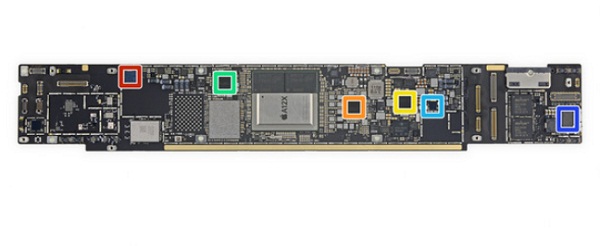

  红色:STMicroelectronics STB601A0 PMIC

  橙色:343S00252-A0 1834PHHE

  黄色:343S00257-A0 1834PHGI

  绿色:343S00248-A0 1835NHGY

  蓝色:343S00235 88A49H8 D TI

  靛色:P13DPXT2 05A12LBE 1832GC

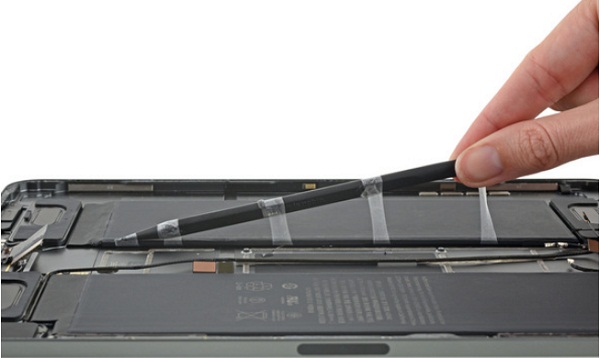

接下来是 iPad Pro 的电池部分,也是之前我们看到的 X 光中两条对称排列的矩形物体。这次两块电池之间固定方式回到了之前的六根胶带的形式,以及每条胶带上还有两条,一根断掉之后还有第二次机会把电池取出来。


11英寸iPad Pro拆解

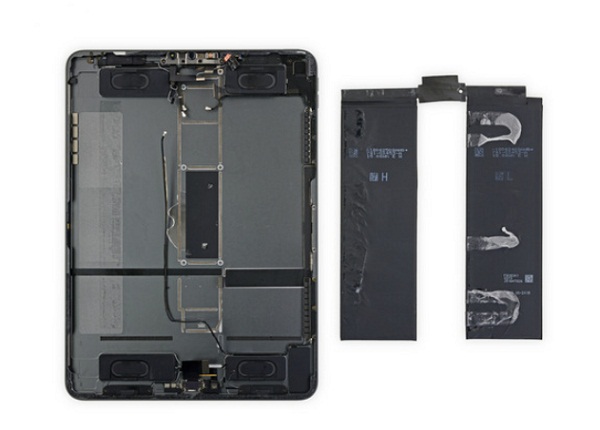

  这款11英寸的 iPad Pro采用 7812mAh 的电池,总能量为 29.45Wh。但是相比之前 10.5 英寸的 iPad Pro 中的 30.8Wh 有所减少。此外相比新的 Surface Pro 45Wh 要少很多。不过从实际测试上看依旧保持了传统 10 小时的续航。




11英寸iPad Pro拆解

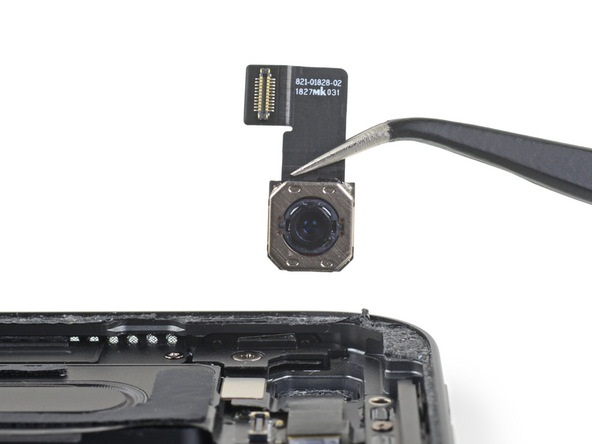

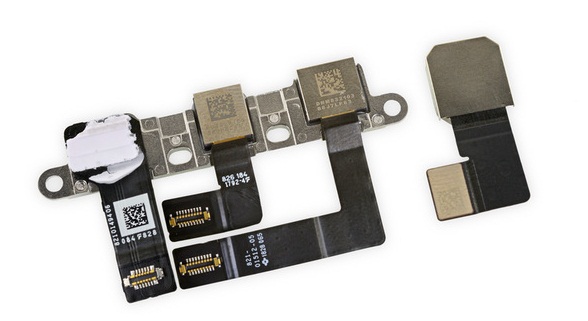

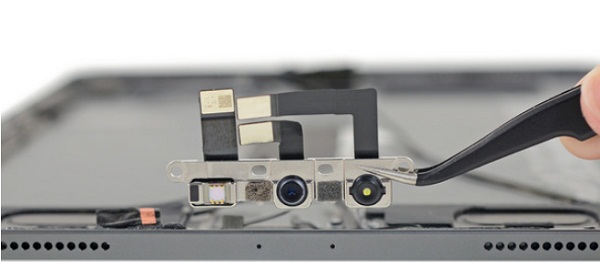

  接下来是新玩意,首次出现在 iPad Pro 上的 Face ID。从模组上看,iPad Pro 的 Face ID 和 iPhone X 上的基本相同,包括 IR 点阵投影、自拍相机以及红外镜头,但是略微有一些修改。至于后置摄像头,苹果表示新的摄像头在性能上和旧款相同,但是变得更加轻薄,当然 OIS 光学防抖缺失更像是一种妥协。

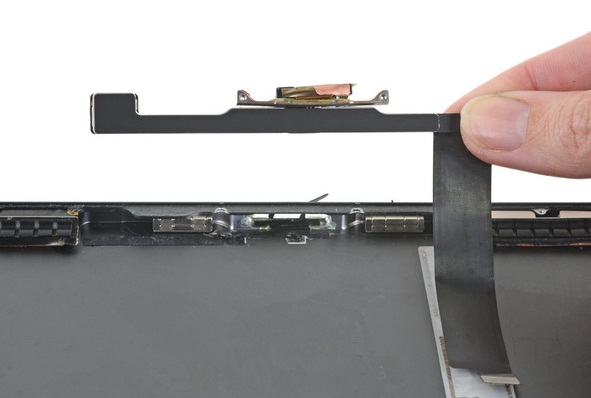

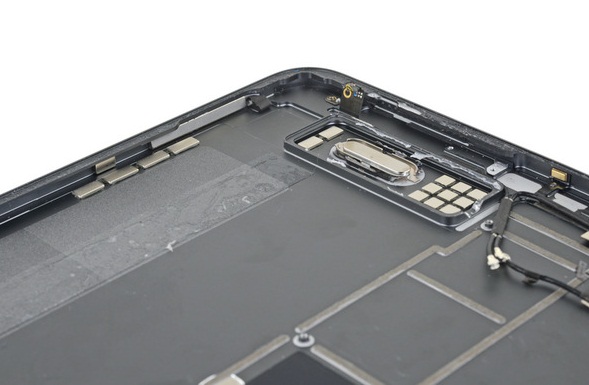

  跳过那些扬声器下的磁铁,直接来到 Apple Pencil 的充电接口,这里有意个铜制的线圈来为 Apple Pencil 进行无线充电。

11英寸iPad Pro拆解

11英寸iPad Pro拆解

11英寸iPad Pro拆解

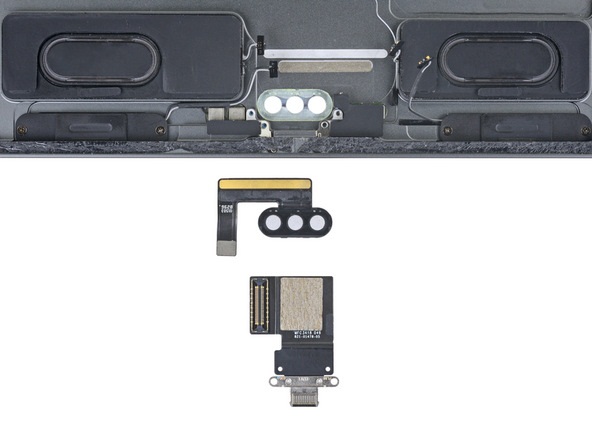

  另外 USB-C 在 iPad Pro 上也是个新玩意,以往的 Lightning 口都是焊在主板上,而新的 USB-C 接口则已经模块化了可以进行直接更换。实际上模块化设计最近在苹果产品上已经越来越多,比如 iPhone XR 拆解中出现的模块化 SIM 卡槽,这就增加了产品的可维修性。



11英寸iPad Pro拆解

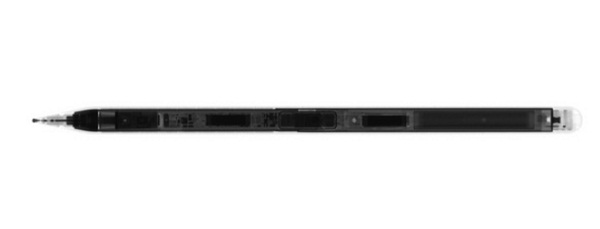

  说完了本体,接下来的 Apple Pencil 也是照例要来一发 X 光的,看起来也是满满当当的零部件。

11英寸iPad Pro拆解

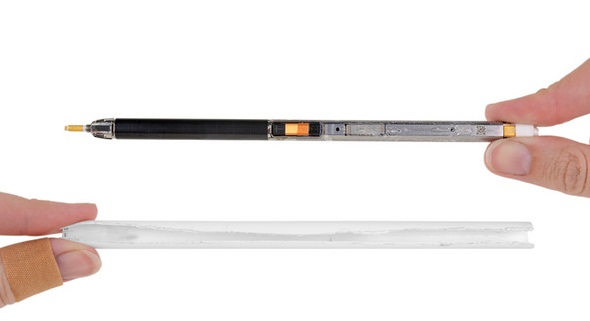

从笔尖切入,移除之后不得不把外壳切开才能够把里面的部分取出来。和 iPad Pro 类似,也是非常工整简洁,包括无线充电部分和磁铁。苹果的设计艺术在配件中能够以小见大。

11英寸iPad Pro拆解

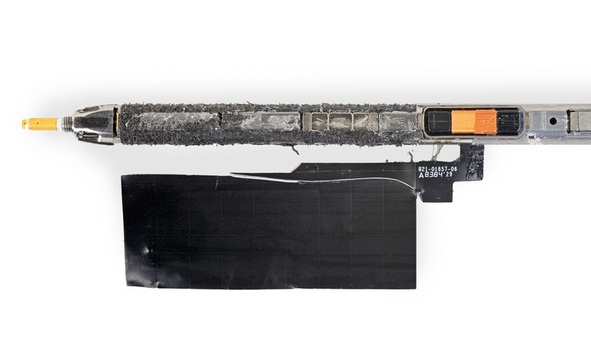

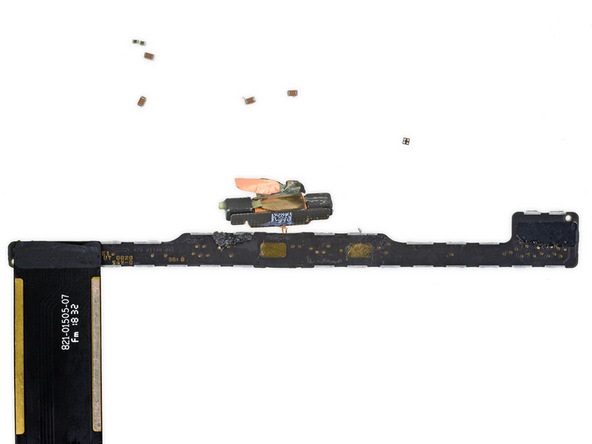

  这支 Apple Pencil 的集成度之高,在拆开外壳之后也无法将内部部件一 一取出。将包裹在外部的黑色线缆取下后,继续破坏了里面的焊接层,于是电池才终于露了出来。



11英寸iPad Pro拆解

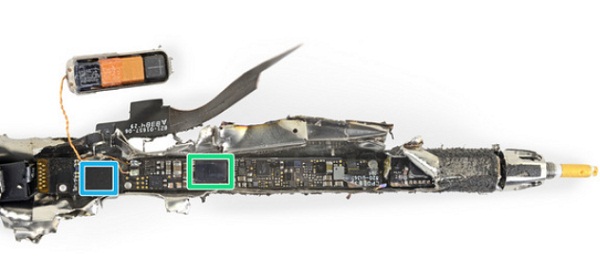

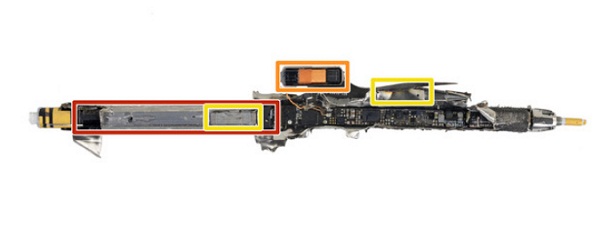

  红色:电池

  橙色:无线充电线圈

  黄色:对准磁铁

  绿色:Broadcom 59358A0 触控板

  蓝色:custom Apple 343S00250 IC
