Phone 11 Pro Max完整详细的拆机图文教程

来源:未知日期:2019-09-21 23:09 浏览:

iphone 11 刚刚发布,我们拿到手机的第一天,就对iPhone 11 Pro Max进行拆解,一起来从内部了解一下这款苹果最新旗舰机型吧。

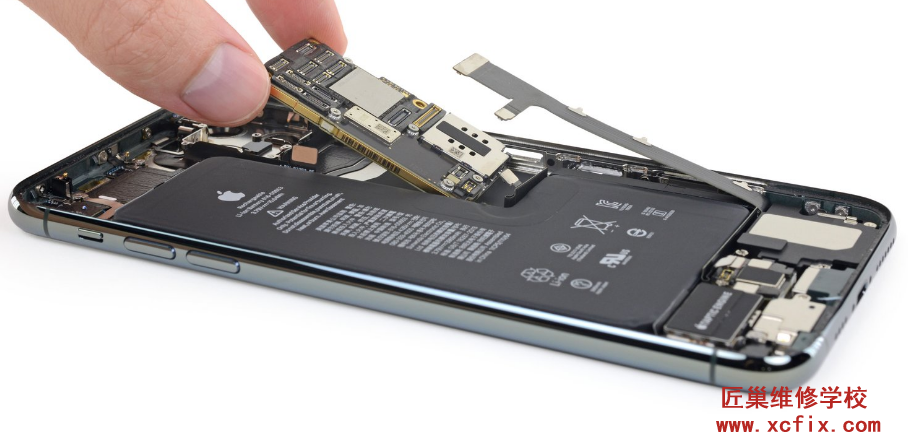

从左往右依次是XR、XS Max以及11 Pro Max。初印象iPhone 11 Pro Max采用了和iPhone XS Max形状相同的L型电池;新机的主板面积变小,或许是为了三摄相机模组腾空间;电池下方有一块新板子,或许和双向无线充电有关。

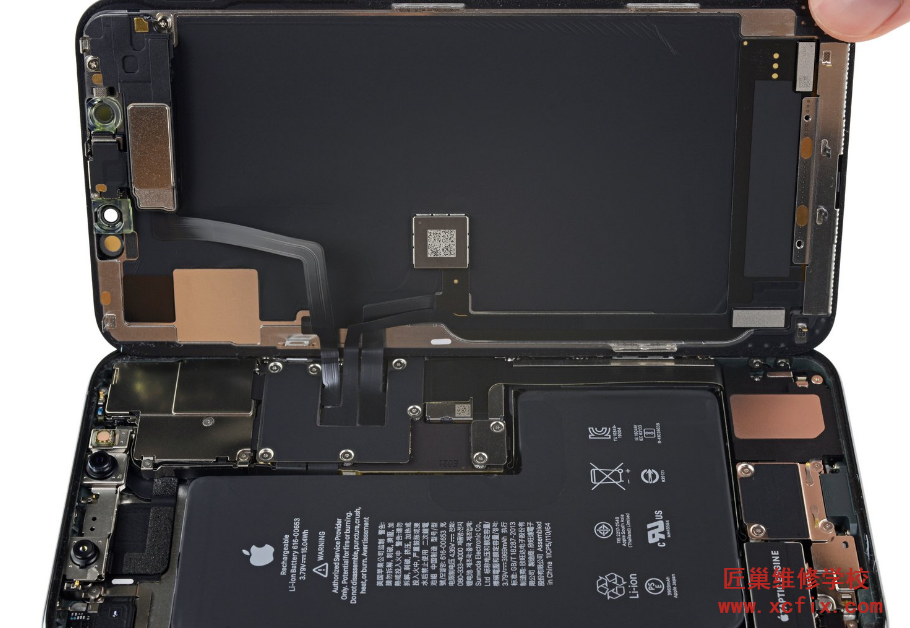

内部配备了更大的L型电池,带有两个电池连接器(或许和双向无线充电有关)




内部配备了更大的L型电池,带有两个电池连接器(或许和双向无线充电有关)

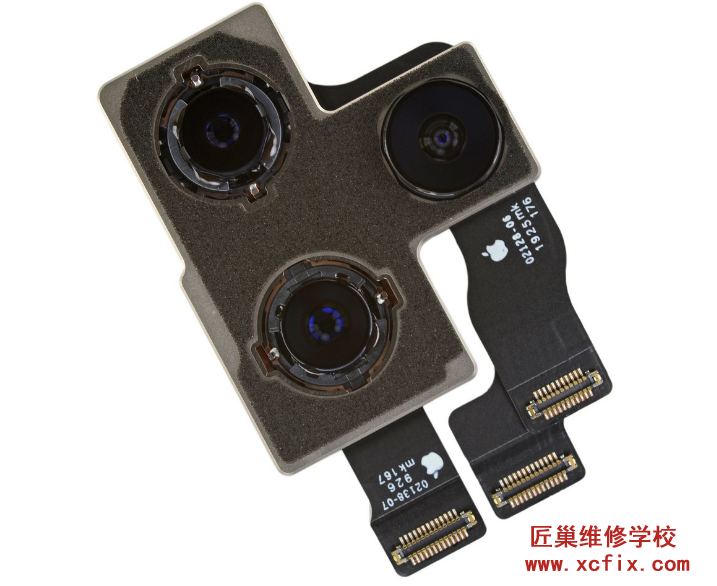

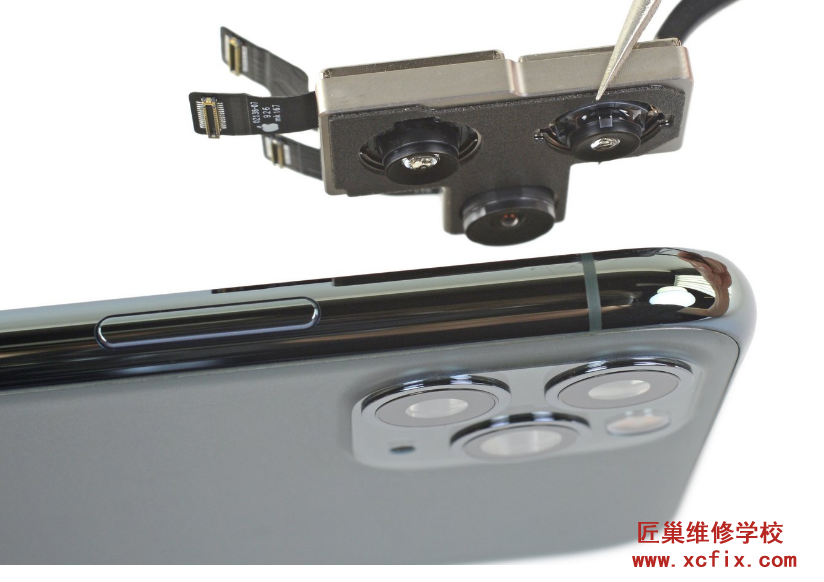

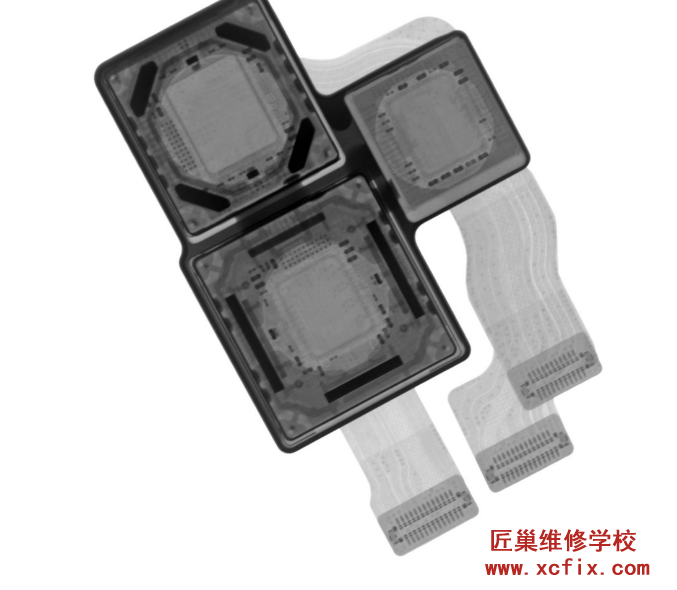

三摄固定在一起,每颗摄像头都有独立电缆,X射线下没有看到专用的内存芯片

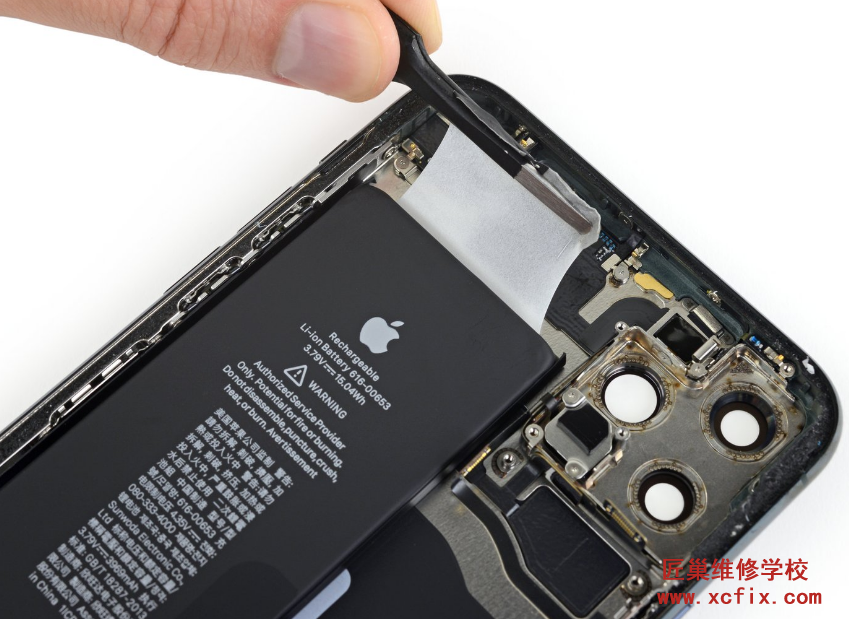

iphone 11 拆卸电池
ipone 11 拆卸电池

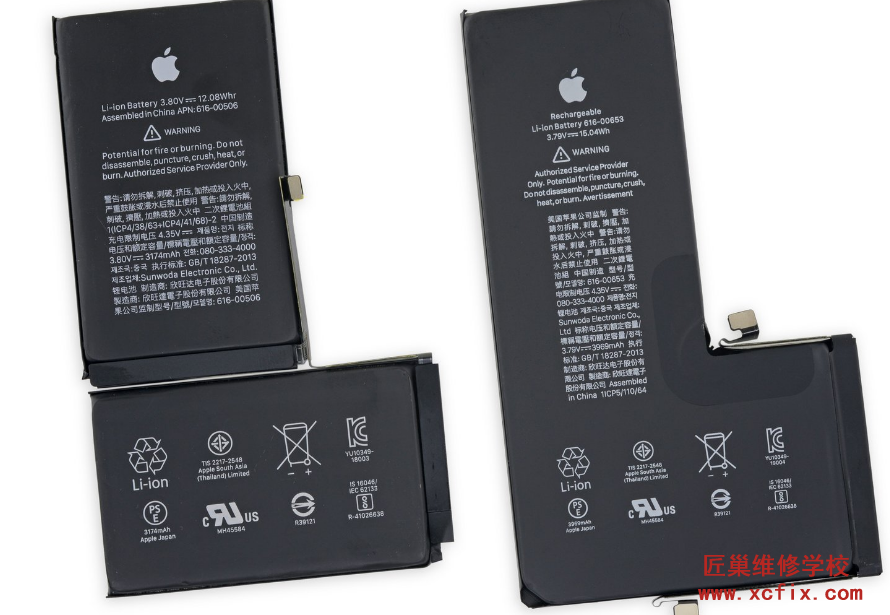

iphone 11 电池高清图片

电池厚度为4.6毫米,体积为23.8立方厘米,重59.6克。与XS Max相比,它厚了0.7毫米,体积增加了4.2立方厘米,重13克。

电池下方的那块神秘板子,连接电池、无线充电线圈以及Taptic Engine。这是苹果首次在iPhone当中使用了两个电池连接器,并将其直接插入无线充电线圈附近,目的不清楚。但是,在苹果新发布的一份支持文档中,提到了iPhone 11 Pro包含用于监视和管理电池性能的新硬件,因此,反向充电还是一个谜。

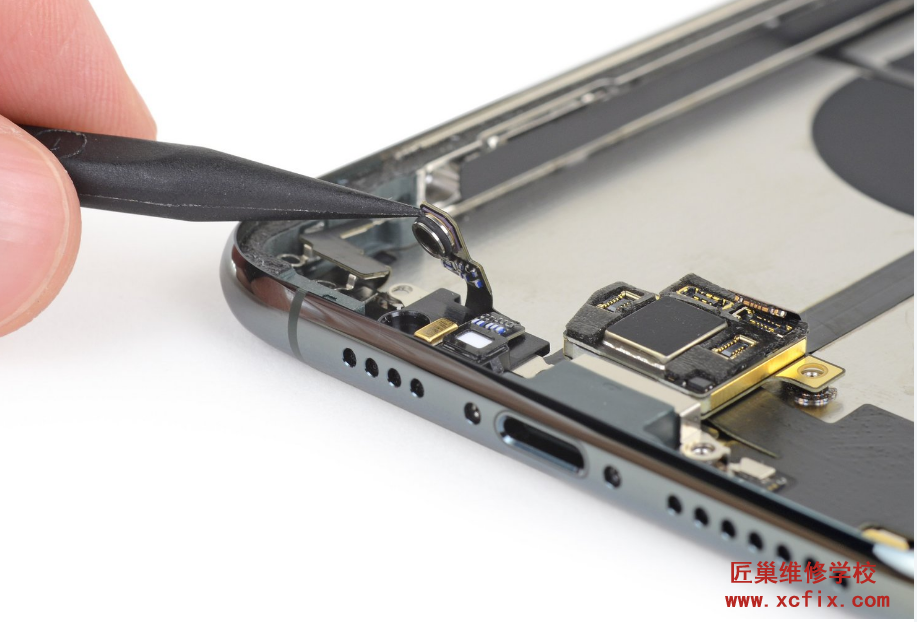

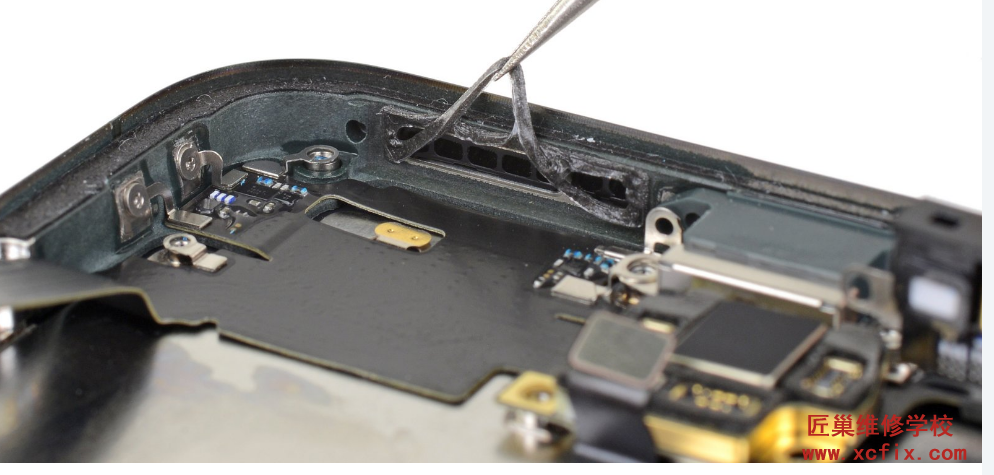

IPHONE11新型气压传感器设计

新型气压传感器设计
手机这一部分所有组件都被粘在框架上,可能是为了更加防水

手机这一部分所有组件都被粘在框架上,可能是为了更加防水

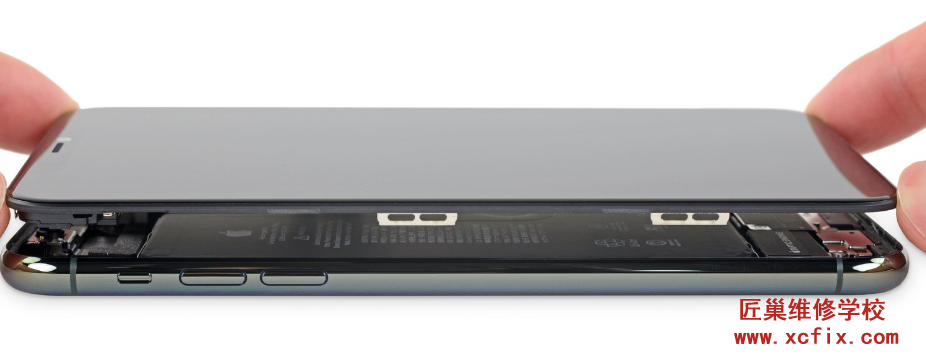

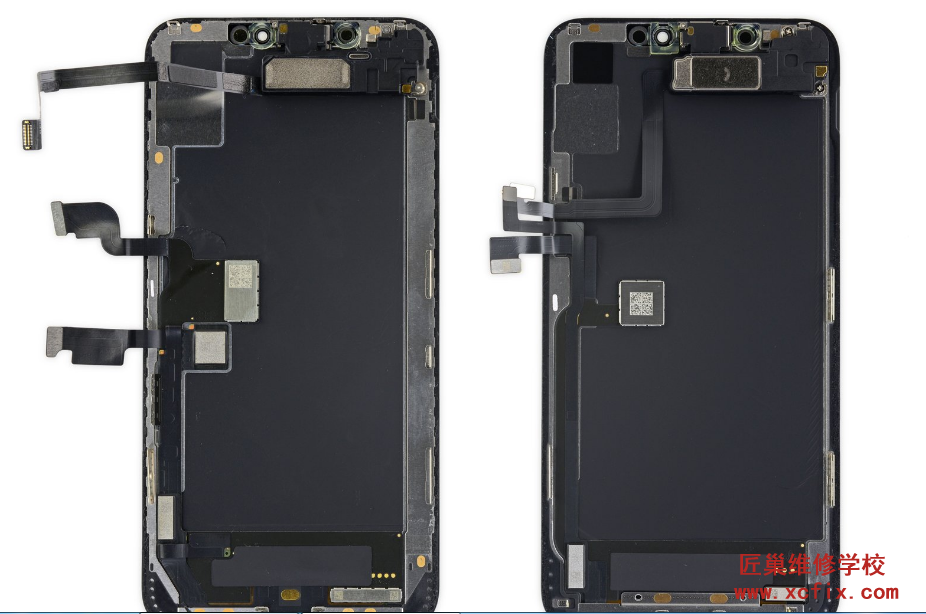

IPHONE 11原装屏介绍

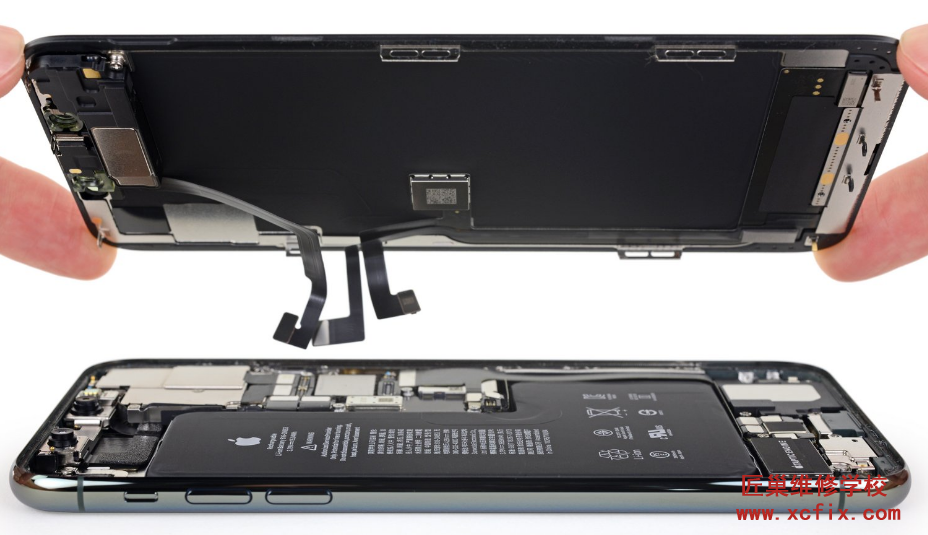

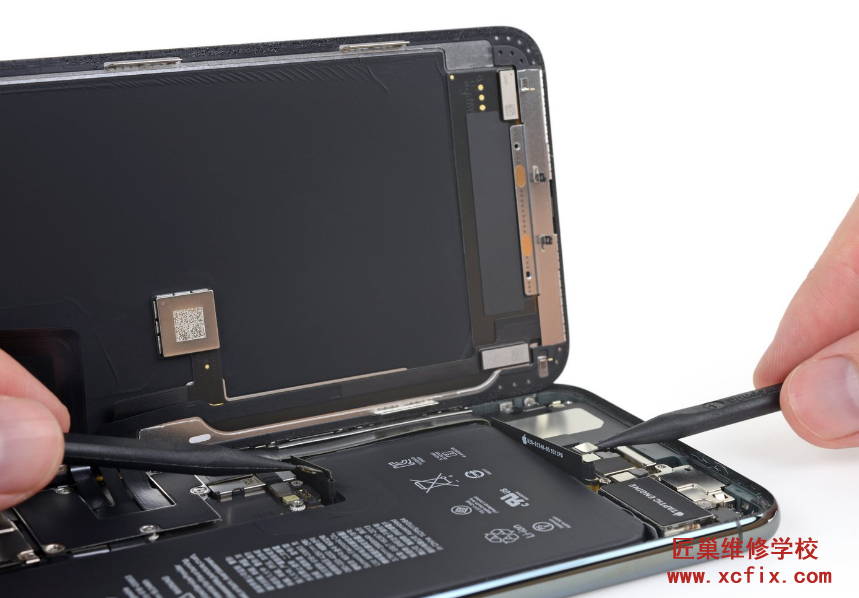

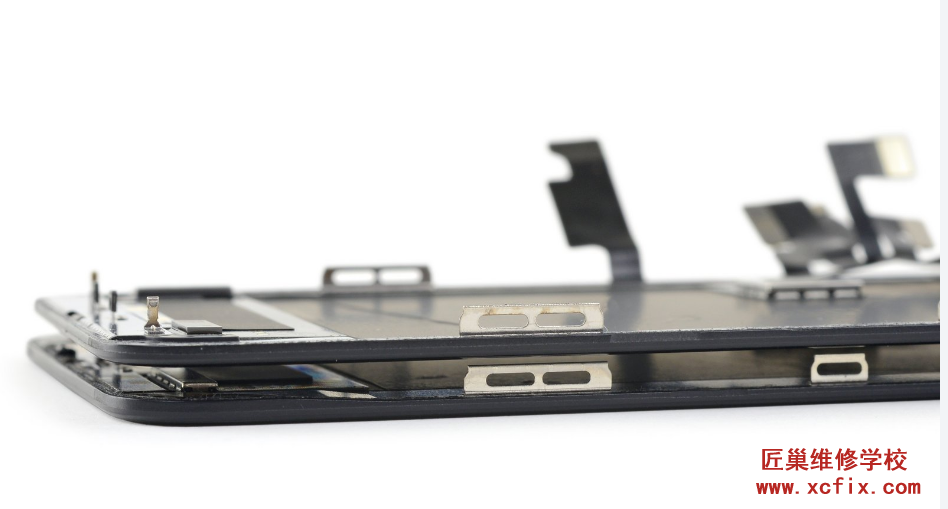

屏幕部分,相较于去年的iPhone XS Max,11 Pro Max的三根柔性电缆全部汇聚在同一位置,更有助于维修;厚度方面比前代作品薄了约1/4毫米,触控芯片为S2D0S23 G1927K3Q 608HVG。

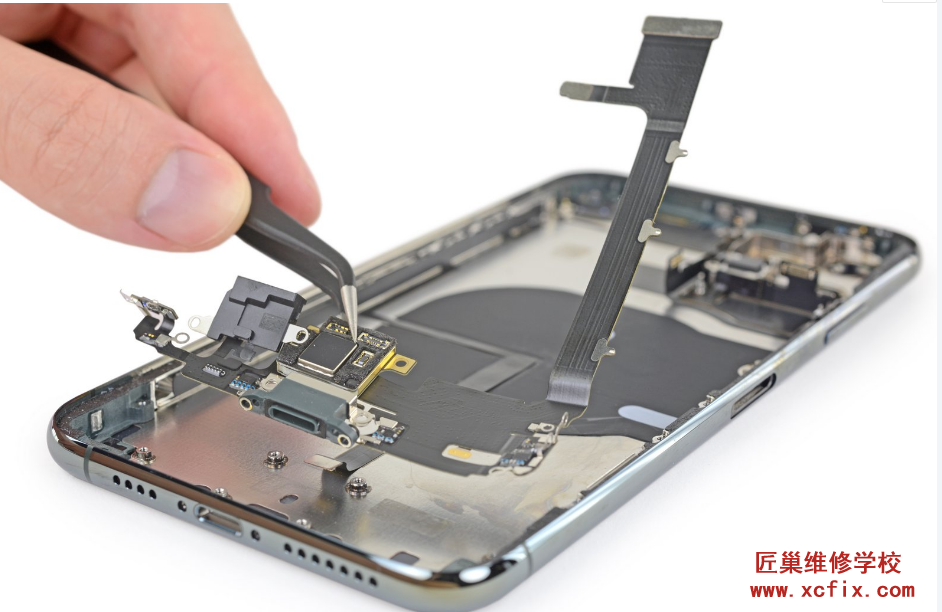

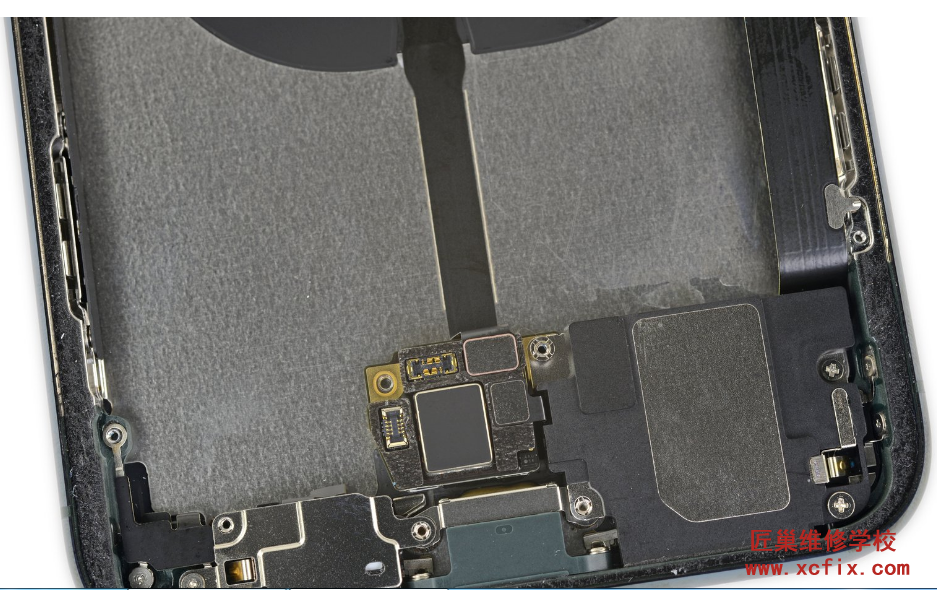

Lightning连接器组件和新的互连板连接在一起,还有一颗AD5844CDA0芯片,但目前并不清楚这颗芯片的用途。

iphone 11 拆卸全家福

结论:

  • 苹果通过加厚iPhone机身0.4mm以及削减掉3D Touch获得的0.25mm,在iPhone 11 Pro Max中放置了更大的电池;

  • 两条电池电缆或许和反向充电有关,虽然目前iPhone 11 Pro Max不支持反向充电,但是同样也能够帮助更好地管理电池使用寿命;
