一。手机基本架构图

MT6589总架构图

二。主板芯片的识别


IC: 集成电路（integrated circuit）是一种微型电子器件或部件。采用一定的工艺，把一个电路中所需的晶体管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的微型结构；其中所有元件在结构上已组成一个整体，使电子元件向着微小型化、低功耗、智能化和高可靠性方面迈进了一大步。它在电路中用字母“IC”表示。集成电路发明者为杰克·基尔比（基于锗（Ge）的集成电路）和罗伯特·诺伊思（基于硅（Si）的集成电路）。当今半导体工业大多数应用的是基于硅的集成电路

常见封装形式：

 1．小外型封装
  小外型封装又称SOP封装，其引脚数目在28之下，引脚分布在两边



2．四方扁平封装
IC表面字体正方向左下脚圆点为1脚标志，或者找到IC表面打“.”的标记处，对应的引脚为第1脚，然后按照逆时针方向，确定其他引脚。

3．球形栅格阵列内引脚封装（BGA封装 ）

天   线：

天线（高频电感）：用“ANT”表示 发射时：把高频电信号转成高频电磁波信号向外辐射（发射）。  接收时：把高频电磁波信号转化成高频电信号

天线是一种变换器，它把传输线上传播的导行波，变换成在无界媒介（通常是自由空间）中传播的电磁波，或者进行相反的变换。在无线电设备中用来发射或接收电磁波的部件。无线电通信、广播、电视、雷达、导航、电子对抗、遥感、射电天文等工程系统，凡是利用电磁波来传递信息的，都依靠天线来进行工作。此外，在用电磁波传送能量方面，非信号的能量辐射也需要天线。一般天线都具有可逆性，即同一副天线既可用作发射天线，也可用作接收天线。同一天线作为发射或接收的基本特性参数是相同的。这就是天线的互易定理。

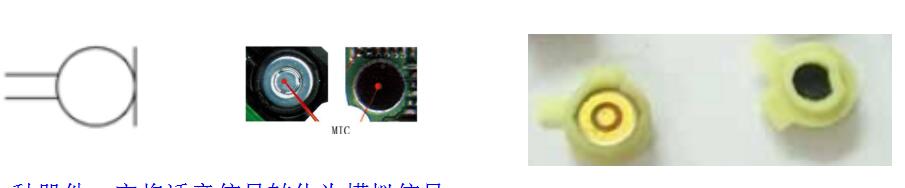

送话器：(MIC）




送话器是用来将声音转换为电信号的一种器件，它将话音信号转化为模拟信号.
送话器有正负极之分，判断：将数字万用表的红表笔接在送话器的正极，黑表笔放在送话器的负极。注意，如用指针式万用表，则相反。用嘴吹送话器，观察万用表的指示，可以看到万用表的电阻值读数发生变化或指针摆动。若无指示，说明送话器已损坏；若有指示，说明送话器是好的，指示范围越大，说明送话器灵敏度越高

受话器：（SPK）
受话器被用来在电路中将模拟的话音电信号转化为声音信号，是供人们听声的器件
。受话器又被称为听筒、喇叭、扬声器等。


振铃器又称为蜂鸣器，其原理与受话器相同，它的检测方法同受话器，也有手机的扬声器与振铃器二者用途合一的。受话器和振铃器的电路符号及实物图如图所示。
受话器也叫听筒，英文为Receiver。(REV)一种在无声音泄漏(或按ITU标准的3.2型高/低泄漏环)条件下将音频电信号转换成声音信号的电声器件，广泛用于移动电话、固定电话及助听器等通信终端设备中，实现音频（语音、音乐）重放。






(VIB)手机震动器是利用偏心装置在旋转运动时产生震动这一原理工作的。在用户不希望发出声音的场合，手机振动器可以在有来电、信息、闹钟到时的时候提醒用户而不打扰其他人。
强行加电，振子即会振(转)动，则为正常。

接插件：



SIM卡座:

卡座在手机中提供手机与SIM卡通信的接口。通过卡座上的弹簧片与SIM卡接触，不论什么机型的SIM卡，卡座都有几个基本的SIM卡接口端：即卡时钟(SIMCLK)、卡复位(SIMRST)、卡电源(SIMVCC)、地(SIMGND)和卡数据(SIMI／O或SIMDAT)。SIM卡时钟是3.25MHz；I／O端是SIM卡的数据输入输出端口

电源 IC ：周围有比较多的，体积较大点的电容。和较多的线圈电感
电源 IC：型号以PM开头的多为电源IC(PMU)
周边还常常带有32.768KHZ的晶振
〖识别方法〗 :  通常情况在电池触点的附近（左下方、右下方、正背面）总之离触点不会太
远，一般在电源IC的周围有一排排的电容，线圈电感、黑色电感大多机型为  BGA封装。
● 电源内部包含：开机触发脚，SIM  卡电路，充电电路，模/数转换器，多个电压调节
器（稳压器）。
● 电源的作用：它是将  V BA TT(电池电压)送到电源内部，主要给内部各个电压调节器供
电，（相当于发电站把电压送给需要电的各个工厂、城市、农村等）并在  CPU  的控制下向
整机输出不同电压，分别是：射频电路供电；逻辑电路供电；人机接口部分供电。
国产机还有：生成系统总复位，作为  SIM 卡转换接口，充电检测，完成振动器控制，背景灯
控制。
►电源损坏引起手机不开机， 不入网， 不读卡， 不充电， 部分机型会引起听筒送话
无声。

CPU ：正方形，面积大，常有副时钟出现 （32.768），有小电容。.
〖识别方法〗 ：它与储存器（ROM NAND EMMC等名称，
也称硬盘）间无任何元件阻挡。
常见厂家：
 MSMXXXX              高通CPU
 MTKXXXX  MTXXX       MTKCPU
 SCXXXXX                展讯
SAMSUNG   三星
A4 A5 A6......A10  苹果



●CPU 的功能：
A ．完成手机各部分的控  B ．完成数字处理（DSP）  C．音频处理 D．生成实时时钟
►CPU 的内部组成：A ．运算器  B ．寄存器  C．控制器
● CPU 的工作条件：供电，时钟，复位
● CPU 的左作用：
A ．控制整机的开关状态
B ．控制显示状态
C．对键盘扫描输入控制
D．对充电输入监视
E．对中频模块产生的控制信号进行控制
► CPU 内部信息与外部电路之间的输出由三个总线来完成。
l 所谓总线，是由 4 条到 20 条功能性质一样的数据传输线组成。
l A ．地址总线（AB） ：它是由  CPU 向外部发出的一个寻址信息。
B ．数据总线（D B） ：它用来提供数据信息，提供一个指令。
C．控制总线（CB ） ：它是CPU操作存储器进行各项指令的通道由  CPU 向外
部提供一个控制信息
CPU 损坏引起不开机，无网络，不显示，不读  SIM  卡，死机，自动关机等故
障。

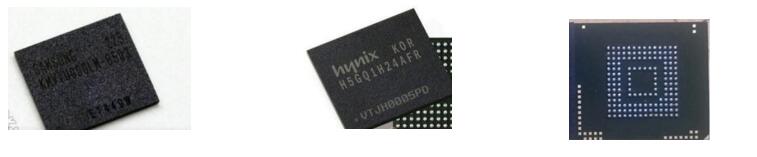

字库 ：(（ROM NAND EMMC等名称，也称硬盘）)
靠近 CPU，长方形比较多，早期有正方形的。



存储器通常在手机内部的资料较多，所以在手机中一般有两个存储器，即版本  EROM，码
片EEROM。版本/字库（ROM/FLASH） ，
它位于  CPU  旁边，BG A  封装， 非易失性存储器最大的特色是在当电源关闭后，原先储
存在内的资料，仍能够持续被保存，且可以被重复抹除修改，电可擦可写可编程存储器，主要
存储手机基本程序，如主功能程序，中文字库和固定参数
字库在手机中作用
v 字库在手机的作用很大，地位非常重要，具体作用如下：
v 1 储存主机主程序
v 2 储存字库信息
v 3 储存网络信息
v 4 储存录音
v 5 存储加密信息
v 6 存储序列号（IMEI 码）
v 7 储存操作系统
v 字库的工作流程比较复杂：当手机开机时，CPU 便传出一个复位信号 REST 经
字库，使系统复位。再待 CPU 把字库的读写端  ，片选端选端后，CPU 就可以
从字库内取出指令，在 CPU 里运算，译码，输出各部分协调的工作命令，从而
完成各自功能


暂存器（RAM/SRAM）运行内存 ：相当于中转站。
国产机多集成在ROM内，主板上找不到RAM芯片。（ROM+RAM芯片）

可能是单独的芯片，



还有可能是CPU上盖（三星，苹果较多）

►损坏导致手机不开机，死机，功能错乱。
手机基础原理知识
一、手机的电路基本结构
手机的结构可分为三部分：1 音频/逻辑系统、2 射频系统 3 人机接口系统（输入输出接口部分）
一、  音频/逻辑系统
包括音频处理和逻辑处理两个方面的内容。
音频处理部分
1． 发送音频处理过程。来自送话器的话音信号经音频放大集成模块放大后进行 A/D 变换、话音编码、信道编码、调制，最后送到射频发射部分进行下一步的处理。
2． 接收音频处理过程。从中频输出的 RXI、RXQ 信号送到调制解调器进行解调，之后进行信道解码、D/A 变换，再送到音频放大集成模块进行放大。最后，用放大的音频信号去推动听筒发声。信道指通信系统中传输信息的媒体或通道。
编码：在发送端，为达到预定的目的，将原始信号按一定规则进行处理的过程。
解码：指接收端用与编码相反的程序，将脉码调制信号转变为脉幅调制信号的过程。主要设备由一些逻辑电路与恒流源组成
逻辑处理控制部分
手机射频、音频部分及外围的显示、听音、送语、插卡等部分均是在逻辑控制的统一指挥下完成其各自功能。顺着前面讲的三种线中控制线的流向进行分析，可以弄清逻辑部分怎样对各部分进行功能控制。
二、 射频部分
射频部分一般指手机射频接收与射频发射部分，主要电路包括：天线、天线开关、接收滤波、高频放大、接收本振、混频、中频、发射本振、功放控制、功放等。
1、 发送部分
发部分包括带通滤波、中频、发射本振、射频功率放大器、发射滤波器、天线开关、天线等。
2、 接收部分
包括天线、天线开关、高频滤波、高频放大、混频、中频滤波和中频放大等电路。对接收信号进行一级一级处理，最后得到推动听筒发声的音频信号。
解调大都在中频处理集成电路（IC）内完成，解调后得到频率相同的模拟同相/正交信号，然后进入逻辑/音频处理部分进行后级的处理。
三、人机接口系统（输入输出部分）
输入输出部分在维修中主要指：显示、按键、振铃、听音、送话、卡座等部分，有时也称界面部分。
